關于磁翻板液位計工作原理介紹

磁翻板液位計的工作原理

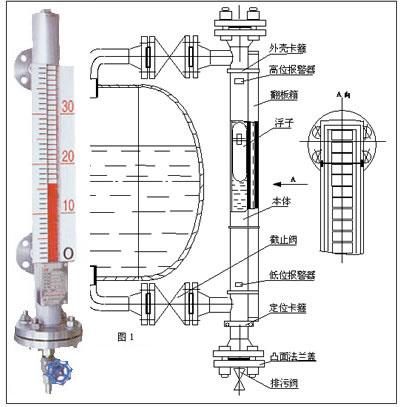

 液位計采用連通器的原理。使容器內液體等高引入到液位計主體管內。在主體管內的漂浮浮球組件，根據浮力原理和磁性藕合原理。在主體管外附靠著能反映磁現象的翻柱作為液面位置的顯示。隨文體管內液位的變化，浮球組件的高低也相應變化。從而使主體管外的翻柱作180度的翻轉，當液位上升時，翻柱由白色轉為紅色，當液面下降時，翻柱由紅色轉為白色。顯示器的紅，白界位處為容器內介質液位的實際高度。從而實現液面的檢測目的如下圖所示。



磁翻板液位計使用

磁翻板液位計位計可直接用來觀察各種容器內介質的液位高度。它適用于石油、化工等工業領域的液位指示，該液位計結構簡單，觀察直觀、清晰，不堵塞、不滲漏，安裝方便，維修簡單。玻璃板液位計上、下端安裝法蘭與容器相連接構成連通器，透過玻璃板可直接觀察到容器內液位的實際高度。上下閥門裝有安全鋼珠，當玻璃因意外損壞時，鋼珠在容器內壓的作用下自動密封，防止容器內液體外溢，并保證操作人員安全。



磁翻板液位計安裝

主體周圍不容許有導磁體靠近否則直接影響液位計工F確工作。因運輸過程中為了不使浮球組件損壞，故出廠前將浮球組件取出液位計主體管外，待液位計安裝完畢后，打開底部排污法蘭，再將浮球組件重新裝入主體管內，注意浮球組件重的一頭朝上，不能倒裝。



磁翻板液位計特點

1、適用于容器內液體介質的液位測量除現場顯示外，還可配遠傳變送器、液位控制器等功能

2、顯示直觀醒目，顯示方向可根據用戶要求改變顯示萬向。

3、測量范圍大，不受容器高度限制。

4、顯示器組件與被測介質完全隔離，故密封性好可靠安全。

5、結構簡單，安裝萬便，維修簡易。

6、耐腐蝕、防爆。



磁翻板液位計主要技術參數

1、測量范圍：0~150mm、0~6000mm

2、測量精度：±10mm

3、介質密度：≥0.5g/cm3

4、工作壓力：1.0，1.6，2.5，4.0MPa

5、工作溫度：A=80℃，B=120℃，C=300℃

6、介質粘度：≤0.4Pa.S（在介質條件下，L對粘度大或低溫時易結晶介質要選用加熱夾套）

7、測量界位比重差：≥0.15g/cm3

8、本廠出廠連接法蘭尺寸：DN20P   N2.5（公制管）

9、連接法蘭采用化工部1998年發布的HG20592－20635－97法蘭標準。若采用其它法蘭標準請用戶在訂貨時注明。法蘭連接孔分布形狀：正方形。



磁翻板液位計的防腐型材料

1、代號：PVC，名稱：聚氯乙烯，使用范圍：水、污水、輕微的腐蝕液體。

2、代號：PP，名稱：聚丙烯，使用范圍：耐酸、堿、油脂、油和油劑。

3、代號：PE，名稱：聚乙烯，使用范圍：耐烯酸、堿、酒精、汽油溶劑。

4、代號：PTEE，名稱：聚四氟乙烯，使用范圍：耐所有化學品。

5、代號：PVDF，名稱：聚偏氟乙烯，使用范圍：耐油和油脂、酸堿溶劑。

6、代號：PUR，名稱：聚氨脂，使用范圍：耐燃料、熱油和油的液體。

7、代號：PA，名稱：聚酰胺，使用范圍：耐油、油脂溶劑。
