天然氣流量計管道調試故障原因分析

天然氣流量計也稱之為旋渦流量計或卡門天然氣流量計。綜合吸收發達**先進技術和總結多年研究生產經驗的基礎上進行精心設計的產品，實現了產品智能化、標準化、系列化、通用化、生產模具化、確保產品質量的美觀性。

安裝不當方面的原因：

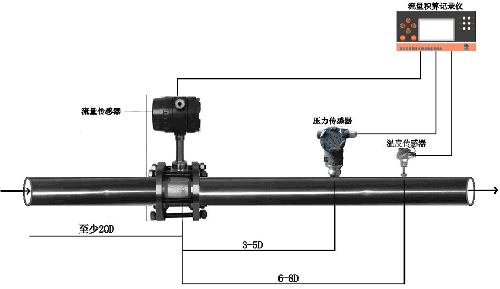

(1)儀表上下游直管段長度不夠，密封墊凸入管道內，管道的突縮，突擴阻流件，對流場產生嚴重的擾動等。

(2)對含微量氣體的液體流量測量或者含微量液體的氣體流量測量的不良安裝，造成異樣流量介質在天然氣流量計流量測量管道內的滯留，對流量測量造成干擾。

(3)流量測量液體時把天然氣流量計安裝在自上而下的垂直流動或者向下傾斜流動的管道上，或者把天然氣流量計安裝在沒有背壓的管道出口處，造成液體不滿管。

(4)天然氣流量計安裝位置離動力源(風機，泵)太近，沒有足夠長的上游直管段及有效的減振措施

(5)流量測量高溫介質時把天然氣流量計水平正向安裝，轉換器位于管道正上方，管道保溫措施不到位，造成管道高溫直接對轉換器烘烤，引起電子元器件的損壞。

(6)電氣安裝錯誤或者供電電壓不正常，儀表轉換器不能正常工作，以至損壞。



選擇天然氣流量計需要注意的問題：

(1)由于天然氣流量計選擇不當，所以安裝投入使用后，實際流量與儀表的量程范圍相差甚遠，主要表現在管徑大，流量小，流速低，實際流量處于儀表的下限或者下限以下，儀表無法正常運作，流量測量誤差較大；

(2)選表時，工況參數提供不正確，與實際工況相差甚遠，造成選表不當，儀表安裝投入運行后，無法正常運行，這種情況多發生

在氣體流量流量測量的選型上。

例如，選用天然氣流量計流量測量壓縮空氣流量，根據空壓機的上限工作上限壓力0.9Mpa(絕壓)提供工況壓力，而儀表實際壓力只有0.3Mpa(絕壓)。若按照0.9Mpa壓力計算的體積流量和上限體積流量，并調試上限體積流量所對應的20mA輸出信號。則現場投入后，閥門開度不大時，輸出信號就已經達到滿量程20mA。這是因為實際工作壓力(0.3Mpa)時的體積流量比選表設計壓力(0.9Mpa)時的體積流量大了3倍所致。發生這種情況時，只有重新調整量程，即按照0.3Mpa的工作壓力計算工作狀態體積流量，調整量程上限。



環境方面的原因

(1)環境溫度過高或者過低，影響天然氣流量計轉換器的電子元器件(電容，集成電路，LCD器件)正常工作，這種現象在測高溫，低溫流量介質，或在野外露天安裝的儀表時有發生。具體表現：環境溫度過高，電子元器件直流工作點改變，輸出信號畸變或過低環境下，發生“蒸發”或“凍結”現象。

(2)空間電磁干擾和靜電干擾，通過信號線和電源線的分布電容耦合到儀表的輸入端，對天然氣流量計信號構成干擾，影響流量測量效果，使輸出信號誤差增大。

(3)環境中的腐蝕性氣氛或潮氣侵入儀表轉換器內，對電子元器件的管腳和插腳產生銹蝕，腐蝕接線端子和接地線，造成電源線，信號線，接地線接觸不良，進而引起相關故障。

(4)工作環境過于潮濕，電子器件霉變，絕緣電阻下降，漏電流增大



流量介質方面的原因：

(1)被測流量介質不是均勻的單相流量介質，可能是脈動流，也可能是混相流，致使漩渦分離不穩定，輸出信號波動大。

(2)流量介質中夾雜著塊狀固體，長纖維或帶狀物等。高速運動的塊狀固體撞擊發生體和檢測元件，嚴重時可能損壞發生體和檢測元件，長纖維和帶狀物纏繞發生體，檢測元件，破壞卡曼渦街穩定分離，干擾檢測元件穩定工作。

天然氣流量計產品具有電路先進、功耗微低、量程比寬、結構簡單、阻力損失小、堅固耐用、用途廣、使用壽命長、工作穩定、便于安裝調試等特點。
