LDE電磁流量計由傳感器和轉換器兩部分構成。它是基于法拉*電磁感應定律工作的，用來測量電導率大于5μs/cm導電 液體的體積流量，是一種測量導電介質體積流量的感應式儀表。除可測量一般導電液體的體積流量外，還可用于測量強酸、強堿 等強腐蝕液體和泥漿、礦漿、紙漿等均勻的液固兩相懸浮液體的體積流量。廣泛應用于石油、化工、冶金、輕紡、造紙、環保、食品等工業部門及市政管理、水利建設、河流疏浚等領域的流量計量。

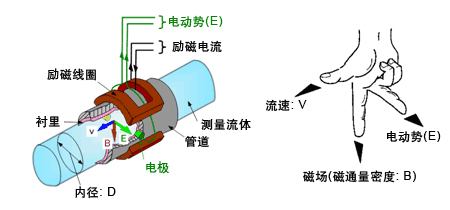

根據法拉*電磁感應原理，在與測量管軸線和磁力線和垂直的管壁上安裝了一對檢測電極，當導電液體沿 測量管軸線運動時，導電液體切割磁力線產生感應電勢，此感應電勢由兩個檢測電極檢出，數值大小與流量成比例，其值為：

E=KBVD

式中：E-感應電勢：

K-與磁場分布及軸向長度有關的系數。 B-磁感應強度；

V-導電液體平均流速；

D-電極間距：（測量管內直徑）傳感器將感應電勢E作為流量信號，傳送到轉換器，經放大，變換濾波及一系列的數字處理后，用帶背光的點陣式液晶 顯示瞬時流量和累積流量。轉換器有4～20mA輸出，報警輸出及頻率輸出，并沒有RS-485等通訊接口。

◆ 測量管內無組件，壓力損失為零，不易堵塞。

◆ 只要合理選用電極及襯里材料，即可達到耐腐蝕、耐磨損的要求。

◆ 測量結果與液體的壓力、溫度、密度、黏度、電導率（不小于*低電導率）等物理參數基本無關，不受環 境影響，所以測量精度高、工作穩定、可靠。

◆ 采用現代模擬信號轉換技術和高性能超大規模集成芯片，對信號進行隔離、濾波、放大及數字處理。精確 顯示測量結果。

◆ 具有測量值斷電保護及過程報警功能，可對傳感器內流體的流向進行設置，因而傳感器安裝不受液體流動 方向限制，可實現雙向測流。

◆ 采用帶背光點陣式雙排流量顯示器，同時顯示瞬時流量、累積流量，并能顯示工作狀態，參數、計量單位 等。

◆ 電磁流量計的量程范圍寬（*大流量/*小流量），正常適用范圍20∶1，一般30∶1或更大。

◆ 儀表配置有多種輸出功能、可與計算機、單元組合儀表配套，可完成打印、通訊和聯網的要求。

1.介質電導率：＞5μs/cm；

2.流速：0.3～12m/s；

3.量程：在可測量流速范圍內，滿量程可編程；

4.精度：測量示值±0.5%，±1%；

5.環境溫度：-10℃～50℃；

6.介質溫度：T1≤65℃，T1≤120℃，T3≤180℃；

7.工作壓力：DN10～80；PN≤4Mpa；

DN100～150；PN≤1.6Mpa；

DN200～1000；PN≤1.0Mpa；

DN1200～2000；PN≤0.6Mpa；

DN2200；PN≤0.25Mpa；

以上各種口徑如需更高壓力，可以特殊訂貨；

8.電源：220VAC  50Hz（90～245VAC 50Hz）；24VDC（20～36VDC）；

9.功耗：6.5VA；

10.防護等級：標準型IP65特殊型IP67或IP68；

11.電極材質：316L，Hc，Hb，Ti，Ta；

12.襯里材質：1、氯丁橡膠；2、聚四氟乙烯；3、聚氯乙烯；

◆  被測流體必須具備一定的導電性，導電率＞5μs/cm

◆ 實際*高工作壓力必須小于流量計的額定工作壓力。

◆ *高工作溫度和*低工作溫度必須符合流量計規定的溫度要求。

◆ 確定是否有負壓情況存在。

1、電極材料的選擇

應根據被測介質的腐蝕性，由用戶負責選定，對一般介質，可查有關防腐蝕手冊，選定電極材料，對混酸 等成份復雜的介質，應做掛片試驗。

電極材料的耐腐蝕性能

1、電極材料：含鉬不銹鋼 00Cr17Ni14Mo2（316L）

耐腐蝕性能：對于硝酸，室溫下＜5%硫酸，沸騰的磷酸、蟻酸、堿溶液，在一定壓力下的亞硫酸，海水，醋酸等介 質，有較強的耐腐蝕下，可廣泛用于石油化               工、尿素、維尼綸等工業。海水、鹽水、弱酸、弱堿

2、電極材料：哈氏合金B（HB）

耐腐蝕性能：對沸點以下一切濃度的鹽酸有良好的耐腐蝕性，也耐硫酸，磷酸，氫氟酸，有機酸等非氧化性酸， 堿，非氧化鹽液的腐蝕。

3、電極材料：哈氏合金C（HC）

耐腐蝕性能：能耐氧化性酸，如硝酸、混酸或鉻酸與硫酸的混合物的腐蝕，也耐氧化性的鹽類，如Fe+++，Cu++ak或 含其他氧化劑的腐蝕。如高于常溫的次常溫               的次氬酸鹽溶液，海水的腐蝕。

4、電極材料：鈦（Ti）

耐腐蝕性能：能耐海水，各種氯化物和次氯化鹽，氧化性酸（包括發煙、硝酸）、有機酸、堿等的腐蝕。有耐較純 的還原性酸（如硫酸、鹽酸）的腐蝕，但如               果酸中含有氟化

5、電極材料：鉭（Ta）

耐腐蝕性能：具有優良的耐腐蝕性，和玻璃很相似。除了氫氟酸、發煙硫酸、堿外、幾乎能耐一切化學介質腐蝕。

2、襯里材料的選擇

應根據被測介質的腐蝕性，磨損性及溫度來選擇。氯丁橡膠，可耐一般的弱酸、弱堿腐蝕，耐溫65℃，氯 丁橡膠有耐磨性。聚四氟乙烯幾乎能耐除熱磷酸以外的強酸、堿腐蝕，介質溫度可達180℃但不耐磨損。 3、常用襯里材料的性能及適用范圍

1、襯里材料：聚四氟乙烯 PTEE

主要性能：1、它是塑料中化學性能*穩定的一種材料，能耐沸騰的鹽酸， 硫酸、硝酸和王水、能耐濃堿和各種有機溶劑 2、耐磨性和粘接性能差。

適用范圍：1、-40℃～+180℃ 2、酸、堿等強腐蝕性介質 3、衛生類介質 4、不適應于負壓管道

2、襯里材料：氯丁橡膠 NEOPRENE

主要性能：1、有極好的彈性、高強的扯斷力、耐磨性能好 2、耐一般低濃度酸、堿鹽介質的腐蝕不耐氧化性介質的腐蝕

適用范圍：1、＜65℃ 2、測一般水、污水、泥漿、礦漿

3、襯里材料：聚全氟代乙丙烯 F46

主要性能：化學性能*穩定的一種材料，可適用于已知任何有機溶劑或試劑 介質或在高溫下也不受影響。

適用范圍：1、-40℃～180℃ 2、適用于強腐蝕性介質 3、衛生類介質

4、襯里材料：聚氯乙烯  PVC

主要性能：適用于各種堿、鹽、硫酸、硝酸等及它們的水溶液，不耐濃硫酸、發煙硫酸、醋煙硫酸、醋酐類，醚類、鹵代烴芳胺。

適用范圍：1、-25℃～70℃ 2、測一般水、污水、泥漿、礦漿、煤漿 3、一般酸、堿、鹽溶液
