回零型腰輪流量計

橢圓齒輪流量計是用于管道中液體流量連續或間斷測量和控制的容積式計量儀表。它具有量程范圍大、準確度高、壓力損失小、粘度適應性強、能測量高溫高粘液體、標定方便、安裝建議等諸多優點。適用于石油、化工、化纖、交通、商貿、食品、醫藥衛生等部門的流量計量。

LC型橢圓齒輪流量計裝有指針和字輪累積裝置，可現場直接顯示流經管道內的液體流量和瞬時流量。在計數機構中附加發訊裝置與電顯儀表配套可實現累積、定量和瞬時流量遠傳集中控制。加裝散熱器或橢輪欠齒可測量高溫、高粘液體。不同的液體（酸、堿、鹽、有機溶液等）流量計主體可選擇不同的材質制造。

1、測量精度較高：0.2級與0.5級；

2、機構簡單、堅固、運行可靠；

3、特別適合于測量粘度較高的介質，而且對被測量液體粘度的變化不敏感；

4、安裝容易。流量計前后不需直管段，即使流量計靠近閥門、彎管、縮管、擴大管，也無需加裝直管段。

5、柴油流量計廣泛用于各種油品及對鑄鐵不腐蝕液體介質的計量

6、用于高壓、低腐蝕性介質的計量

7、廣泛用于有較強腐蝕性液體介質，如酸、堿、鹽及有機化合物等的計量

8、為了防止流量計的齒輪被雜質卡死，在流量計的上游必須安裝過濾器

9、防爆等級：ExiaIICT6

1、結構

LC系列橢圓齒輪流量計由流量變送器和計數機構組成，變送器與計數機構之間加裝散熱器，則構成高溫型流量計。

1、計數器；2發信器；3、精度調節器（DN50以上使用）；4、密封聯軸器；5、前蓋；6、蓋板；7、橢圓齒輪；8、殼體；9、后蓋。

2、原理

測量部分主要由兩個相互嚙合的橢圓齒輪及其外殼(計量室)所構成，橢圓齒輪在被測介質的壓差△p=pl-p2的作用下，產生作用力矩使其轉動。在(a)所示位置時，由于P1>P2，在P1和P2的作用下所產生的合力矩使輪A產生順時針方向轉動，把輪A和殼體間的半月形容積內的介質排至出口，并帶動輪B作逆時針方向轉動，這時A為主動輪，B為從動輪，在(b)上所示為中間位置，A和B均為主動輪；而在（c）上所示位置，P1和P2作用在A輪上的合力矩為零，作用在B輪上的合力矩使B輪作逆時針方向轉動，并把已吸入半月形容積內的介質排至出口，這時B為主動輪，A為從動輪，與(a)上所示情況剛好相反。如此往復循環，輪A和輪B互相交替地由一個帶動另一個轉動，將被測介質以半月形容積為單位一次一次地由進口排至出口。顯然，圖上(a)、(b)、(c)所示，僅僅表示橢圓齒輪轉動了1/4周的情況，而其所排出的被測介質為一個半月形容積。所以，橢圓齒輪每轉一周所排比的被測介質量為半月形容積的4倍，則通過齒輪流量計的體積流量Q為：Q=4nu0

式中：n--橢圓齒輪的旋轉頻率(轉/秒)；u0--半月形部分的容積(貝)．

這樣，在齒輪流量計的半月形容積u0一定的條件下，只要測出橢圓齒輪的旋轉速度n，便可知道被測介質的流量。

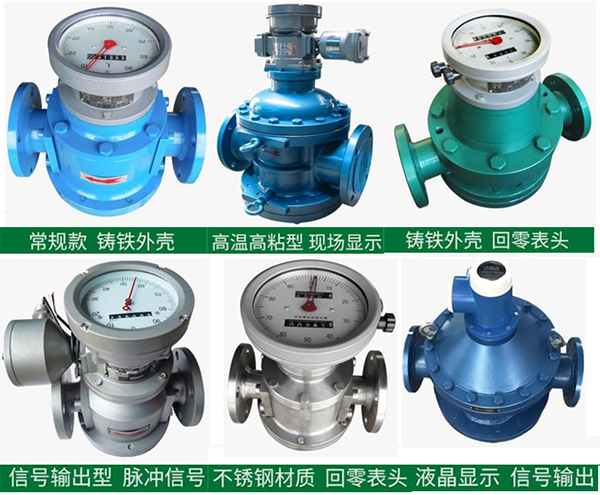

表頭顯示：指針累積、回零、脈沖輸出、4-20mA輸出、液晶顯示、通訊輸出

儀表型號：LC-11顯示、12顯示加信號、13信號輸出、H回零、N高粘、T高溫、Y液晶顯示

測量介質：液體、各種油品

口徑規格：10---200

流量測量范圍：0.04-340 m3/h

測量精度：0.5級 0.2級

被測介質溫度：-20℃-100℃ ，*高+200℃

工作壓力：1.6MPa 2.5MPa 6.4MPa

輸出信號：脈沖、4--20mA、RS485

通訊類型：RS485

電源：DC12V ---DC24V

安裝方式：法蘭連接、螺紋連接

防爆等級：ExiaIIBT4

防護等級：IP65

回零型腰輪流量計流量范圍
