內錐流量計
產品型號：JKM-V
聯系電話：15195518515?????0517-86801009
產品特點：內錐流量計結構設計是流體掃過型結構，不可能截留流體中任何夾帶的氣、液或固相污物,非常適用于臟污流體的流量測量，如焦爐煤氣，濕氣體等。
內錐流量計特點
內錐流量計主要參數

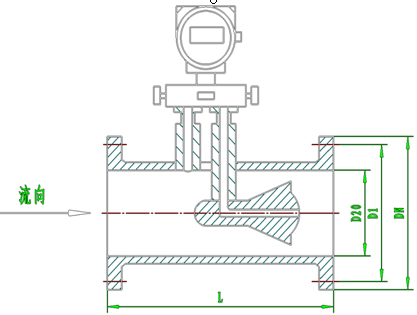

內錐流量計的組成
內錐流量計應用
介 質：煤氣、天然氣（天然氣流量計）（包括含濕度5%以下）、各種碳氫化合物（包括含濕的HC氣體）、各種稀有氣體（氫、氦、氬、氧、氮等）、氯氣、濕的氯化物氣體、空氣（包括含水、含SiO2粒子以及含其他懸浮物的空氣）、煙道氣、飽和蒸汽（含汽、水兩相流）、過熱蒸汽、水等。
條 件：從深冷到超臨界狀態，*高溫度達450℃，*大壓力25Mpa。
計 算：每一個錐形流量計都根據流體的性質、壓力和溫度用專門的軟件進行計算。用戶可根據自己的應用條件（所測介質的組份、溫度、壓力、管徑、*大流量、常用流量、*小流量、準許*大壓力損失）選擇β值。
維 護：錐形流量計免維護，不需要定期維護和檢定。
 | 潔凈氣/液體 | 臟污氣/液體 | 腐蝕性液體 | 粘性液體 | 磨蝕漿液 | 含纖維漿液 | 低流速流體 | 蒸汽（氣） | 高溫流體 | 低溫流體 | 不充滿管道 | 非牛頓流體 | 明渠 |
| V錐 | ○ | ○ | ○ | ◎ | ○ | ○ | ○ | ○ | ○ | ○ | ╳ | ╳ | ╳ |
| 孔板 | ○ | ◎ | ○ | ◎ | ╳ | ╳ | ○ | ○ | ○ | ○ | ╳ | ○ | ╳ |
| 文丘里管 | ○ | √ | ◎ | ◎ | ◎ | ◎ | ◎ | ○ | ◎ | ◎ | ╳ | ◎ | ╳ |
| 噴嘴 | ○ | ◎ | ◎ | ◎ | ◎ | ◎ | ◎ | ○ | ◎ | ◎ | ╳ | ◎ | ╳ |
| 勻速管 | ○ | ◎ | √ | ◎ | ╳ | ╳ | ◎ | ○ | ◎ | ◎ | ╳ | ╳ | ╳ |
| 彎管 | ○ | √ | √ | ◎ | √ | ╳ | ◎ | ○ | ◎ | ◎ | ╳ | ◎ | ╳ |
| ○：設計*選 ◎：在一定的條件下可用 √：通常可用 ╳：不適用 | |||||||||||||
內錐流量計型譜說明
| 型 號 | 說 明 | |||||
| JKM | V錐流量計 | |||||
| 代號 | 口徑(mm) | |||||
| 15～3000 | DN15～DN3000mm | |||||
| 各部件材料材質 | ||||||
| 代碼 | 錐體 | 鋼管 | 法蘭 | |||
| A | SS304 | 20# | 20# | |||
| B | SS304 | 15CrMo | 15CrMo | |||
| C | SS304 | SS304 | 20# | |||
| D | SS304 | SS304 | SS304 | |||
| E | SS316L | SS304 | SS304 | |||
| G | SS316L | SS316L | SS316L | |||
| # | 其它材質 | |||||
| 代號 | 介質 | |||||
| 1 | 液體 | |||||
| 2 | 氣體 | |||||
| 3 | 蒸汽 | |||||
| 4 | 高溫介質 | |||||
| 代號 | 補償形式 | |||||
| N | 不帶壓力、溫度補償 | |||||
| Q | 帶壓力、溫度補償輸出 | |||||
| 代號 | 連接形式 | |||||
| L | 螺紋連接（適用于小口徑） | |||||
| W | 法蘭連接 | |||||
| 代號 | 壓力等級 | |||||
| 0 | 0.25MPa | |||||
| 1 | 0.6 MPa | |||||
| 2 | 1.0 MPa | |||||
| 3 | 1.6 MPa | |||||
| 4 | 2.5 MPa | |||||
| 5 | 4.0 MPa | |||||
| 6 | 6.3 MPa | |||||
內錐流量計安裝方式

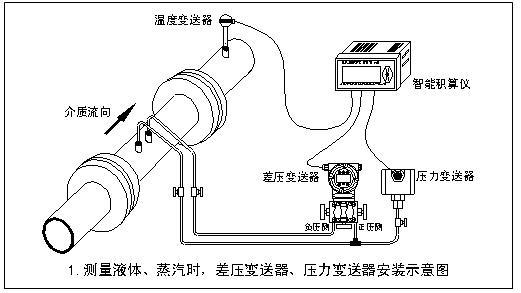

1、管道法蘭式：是指流量計兩端有安裝法蘭。與工藝管道兩端同規格的安裝法蘭（也稱用戶法蘭）連接，是比較常用的結構形式，適用的口徑（DN50mm～3000mm）。此種形式適用于節流裝置與差壓變送器分體安裝時選用，一般常用于測量蒸汽流量時使用，在測量其他高溫介質時也可以使用。
2、法蘭夾裝式：用于小口經流量計的安裝形式，每臺流量計與工藝管道只需2片法蘭。法蘭與工藝管道焊接在一起，再把流量計夾裝在兩法蘭之間。此中安裝方法與渦街流量計（≤300mm）安裝方法相同。

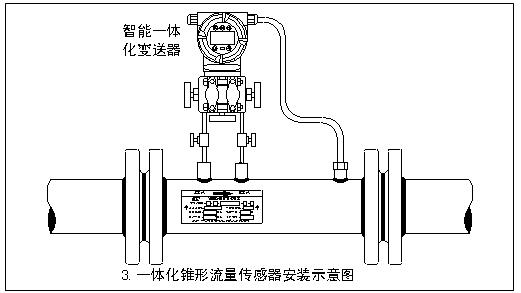

3、小口徑一體化式：適用口徑≤DN40mm，介質溫度≤120℃的流體。該結構是把差壓變送器直接與塔形流量計組合成一個整體。二者之間無導壓管、取壓閥、三閥組。使安裝變的非常簡單（與渦街流量計安裝方法相同） 。差壓變送器調節零點時需要關閉工藝管道的閥門，就可以調零。
注意：此安裝方式，不能用于測量高溫介質的場合，是因為高溫介質會進入差壓變送器測量室內，損壞變送器測量膜片。
4、管道對焊式：是指塔形流量計與工藝管道無法蘭連接（流量計本體無法蘭），安裝時直接把流量計與工藝管道焊接在一起。該結構成本相對較低（減少4片法蘭的成本），屬于一次性安裝。一般用于較大口徑的場合。
5、常規流體一體化式：是指介質溫度≤120℃的流體，適用管徑：DN50～DN3000。生產廠家根據不同的流體和用戶要求，出廠時在流量計上為用戶焊接（或裝配）好閥門和三閥組。在現場安裝時由用戶把流量計與變送器組裝在一起即可。
6、蒸汽一體化式：是指測量蒸汽流量時，把變送器與塔形流量計組裝在一起，變送器與流量計之間要裝配我公司“蒸汽專用三閥組”部件，從而取消了導壓管并大大簡化了取壓結構。
7、液體防凍式：是指塔形流量計與變送器之間裝由我公司“液體專用隔離罐”，罐中裝有特殊介質，該介質能在較低的溫度下不凍結。此種安裝方式在測量液體時，特別在北方冬天室外環境比較低的情況下。往往變送器測量室種的液體容易凍結，損壞變送器。
8、方形管道法蘭式：是指工藝管道為方形管，而流量計測量管為圓形管道，二者通過一個特制的“方－圓”連接件進行連接。
