V錐流量計的安裝注意事項

(1)測量液體流量
a.差壓變送器*好安裝在內錐體裝置的下方（圖1.1），這樣可以避免液體中氣體進入導壓管和變送器中。
b.如果變送器不得不安裝在內錐體裝置的上方（圖1.2），為了減少液體中的氣體進入導壓管內，應在內錐體裝置和導壓管之間裝U型彎管，且彎頭下端至少低于管道中心1米。

c.在水平或傾斜的管道上，如果將導壓管裝在內錐體裝置的上半部，這樣在導壓管內會積聚氣體，如果裝在內錐體裝置的下半部，會使沉積物落入導壓管內。因此，導壓管應自內錐體裝置的水平中心線兩端引出，或自水平向下小于4 5度引出。
(2)測量蒸汽流量
a.為了保證變送器不受蒸汽高溫的影響，在變送器和內錐體裝置之間必須安裝兩個位于同一高度的冷凝器，并在冷凝器、導壓管和高、低壓室內充滿冷凝水，避免高溫對變送器的影響。

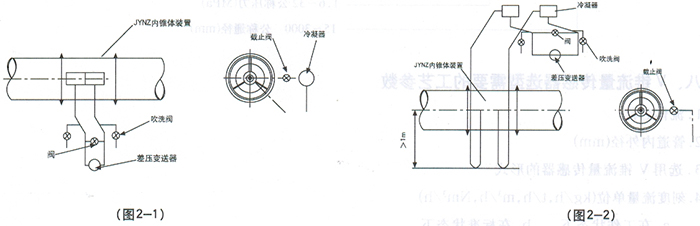

b.差壓變送器*好安裝在內錐體裝置的下方（圖2.1），這樣可以避免氣體進入導壓管和變送器中。冷凝器應安裝在盡量靠近內錐體裝置處。
c.如果差壓變送器不得不安裝在內錐體裝置的上方（圖2.2），應把冷凝器裝在高于差壓變送器的地方。

d.上述兩種安裝方法均在靠近變送器的地方裝有閥，以供吹洗導壓管。同時在內錐體裝置和冷凝器之間的導壓管上應加保溫層。
e.其他安裝方法參考(l)b、c。
(3)測量氣體流量

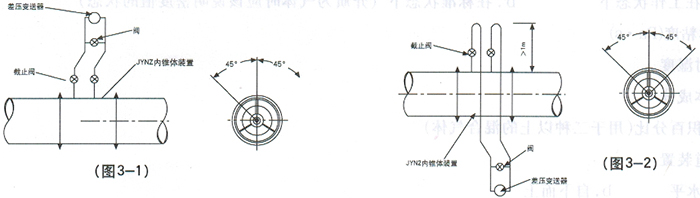

a.差壓變送器*好安裝在內錐體裝置的上方（圖3.1），這樣可以使導壓管內所產生的冷凝液流回管道。
b.如果變送器不得不安裝在內錐體裝置的下方（圖3.2），為了減少水份凝結在導壓管內，應從內錐體裝置引出的導壓管裝U型彎管，且彎頭上端至少高于管道中心1米。

c.在水平或傾斜的管道上，為了避免管道中冷凝液進入導壓管，導壓管應自內錐體裝置體的水平中心線上半部引出。
d.若氣體中含有污物或灰塵，在導壓管的轉彎地方應安裝十字接頭，以便清洗或吹洗。
