旋進旋渦流量計的結構與工作原理

旋進旋渦流量計結構

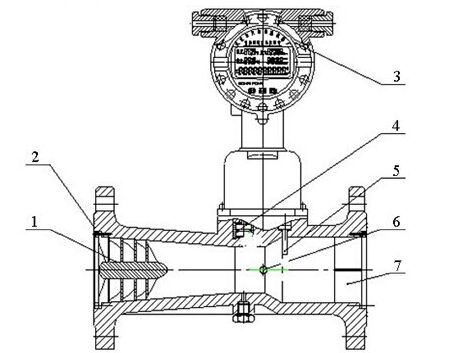

智能旋進旋渦流量計由以下七個基本部件組成

1、旋渦發生體 2、殼體 3、智能流量計積算儀 4、溫度傳感器 5、壓力傳感器 6、壓電晶體傳感器 7、消旋器



旋進旋渦工作原理

旋進旋渦氣體流量計的流量傳感器的流通剖面類似于文丘里管的型線（圖2）。在入口側安放一組螺旋形導流葉片，當流體進入流量傳感器時，導流葉片迫使流體產生劇烈的旋渦流。當流體進入到擴散段時，旋渦流受回流的作用開始作二次旋轉，形成陀螺式的渦流進動現象，該進動頻率與流量大小成正比，不受流體物理性質和密度的影響，檢測元件測得流體二次旋轉進動頻率就能在較寬的流量范圍內獲得較好的線性度。信號經前置放大器放大、濾波、整形轉換為與流速成正比的脈沖信號，然后再與溫度、壓力等檢測信號一起被送往微處理器進行積算處理，*后在液晶顯示屏上顯示測量結果（瞬時流量、累積流量及溫度、壓力等數據）。
