自來水流量計在自來水行業的安裝與使用事項分析

流量計作為流體體積流量計量的裝置，被廣泛地應用于冶金、石化、給排水、水利等行業，因此可以說流量計工業生產領域無處不在。流量計使用于民用領域方面，*典型的無疑就是使在居民供水的自來水行來，目前在自來水企業常用的流量計有自來水流量計、超聲波流量計等多種類型，進入每個居民的家中的計量儀表還有水表，這個不在本文論計的范圍內，本文主要說明的是大口徑供水段的流量計使用。由于受流體介質性質、輸送管道的直徑、長度等現場條件以及對測量精度、穩定性等性能要求的影響，用戶在選用流量計時就會有不同的選擇。下面就某城市自來水公司在流量計應用方面的情況做一簡單的介紹。簡述了各種流量計在自來水行業中的應用情況，提供了流量計選型中應該注意的幾個問題。
東西湖自來水公司目前擁有給水廠3座，加壓泵站3座，供水總能力為27萬立方米／日。從九十年代開始陸續使用流量計進行計量。主要為自來水流量計和超聲波流量計，總數約為30臺。

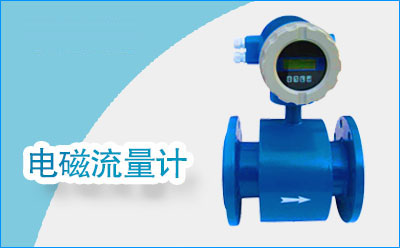

由于自來水流量計具有測量精度高、穩定性好、不受外界干擾等優點，一直是我公司*先選用的流量計，尤其是在新建管道和水廠，基本都用的是自來水流量計。

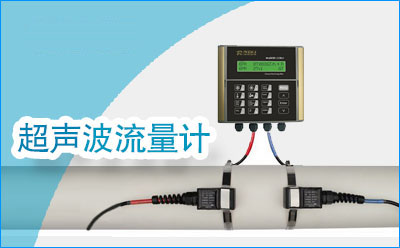

一、流量計在我司的應用可以大致分為二個階段，*一階段主要是超聲波流量計為主，因為許多需要計量的管道都是已建成的，斷管施工很不方便，為了安裝方便，另外基于價格便宜的考慮，就選擇了超聲波流量計。九十年代，我們選擇的超聲波流量計是國產。由于安裝條件比較好，維護比較到位，一直以來使用情況較好。但是保證精度不夠高，一般在1%左右，每年需要用標準表進行校核，費用較高，也比較麻煩。超聲波流量計的使用壽命*高10年，在3~5年后測量值的精度就有所變化，必須進行校核。為了解決精度和維護量的問題，我們開始嘗試使用自來水流量計。這也是我們使用流量計的*二階段。*開始使用的自來水流量計的品*主要是國產品*，比如RZ-LDE系列自來水流量計，這類流量計是凱銘儀表科技生產的，與原裝進口的自來水流量計相比，技術性能上略為遜色，但是對于進口儀表動輒幾萬到十幾萬一臺的價格，價格上卻低了很多，所以得到了廣泛的應用，成為主要應用產品。近期許多自來水流量計廠家又推出了電池供電的自來水流量計，這為管網水計量帶來了很好的消息，一直以來偏遠管網因無法接交流電源，進而不能安裝流量計，阻礙了管網水的精確計量進程。這種電池供電的自來水流量計，精度較高、電池使用壽命可以在5年以上（有廠家宣稱10年），可以更換電池。

在流量計的應用上我們十分注意以下幾個方面：
十分注意流量計的選型、安裝條件和安裝調試過程。
流量計的選型是十分重要的，選型不當，會給今后的使用帶來不便，甚至不能正常計量。例如水廠泵房出水流量計的選擇選用了時差式超聲波流量計，在設計時沒有考慮到泵房出水含有氣泡的特點，造成流量計裝上后一直不能正常工作，不得已，又用自來水流量計取而代之。再比如在原水的計量中就不能選擇普通的流量計，我們選用了帶刮刀的自來水流量計，從目前應用效果看還比較好，但如果是污水廠污泥含量大的場合，由于污泥含有大量固體顆粒，對傳感器的電極和襯里磨損很嚴重，刮刀根本起不到作用，流量計工作很不理想，計量誤差會較大。因此，用于污水計量的流量計除具備一般流量計的性能外，還應該考慮其耐磨性和固體顆粒的影響。
安裝條件對流量計的使用也有很大影響，這方面，流量計廠家也都很重視，對現場安裝條件都有明確的要求，但在實際應用中，因為現場安裝條件達不到要求造成流量計不能正常工作的情況總是出現。經常出現的問題有：閥門或彎頭靠流量計太近、要求的直管段不夠、流量計管段水不能滿管等，這些情況在我公司都出現過，并花了很多資金進行改造。實際上這些問題是可以通過提高設計人員對流量計的了解和加強設計審查避免的。加強安裝調試過程的管理和監督，選擇專業的安裝隊伍，對流量計的正常使用有著重要作用。我們遇到過這樣的情況，有一個水廠的一臺出廠水自來水流量計一到下雨天就工作不穩定，開始我們懷疑是傳感器進水造成的，但是總檢查不出什么問題，后來才發現問題出在電纜上面，我們把一百多米的電纜挖出來一看，到處都是接頭，接頭接得倒是很認真，挺不錯的，但是安裝人員他不知道，就是這些沒有按規范對接的接頭造成了流量計不能正常運行。后來更換了電纜，并找專業人員進行了接頭處理，流量計再也沒有出現問題。另外，初始數據設定不對、接線錯誤、接地不可靠等問題，在安裝調試過程中也經常出現，造成流量計不能正常工作。需要我們加強監督管理。

2、注意解決流量計應用過程中的干擾問題。在實際應用中，我們發現有幾個干擾問題必須解決。一個是雷電干擾問題，這是自來水流量計用戶必須解決的問題，否則數據會受雷電干擾失真，嚴重的會把流量計打壞。因此我們基本上對自來水流量計的信號電纜和電源電纜上都加裝了防雷裝置。再一個是停電對流量計的影響，特別是與貿易結算有關的流量計，解決此類問題，主要是通過增設UPS來解決。另外一個是浸水對流量計的影響，在選擇時盡量選擇IP68防護等級的流量計。對于較早期的B系列流量計，由于在傳感器上有一塊電路板，需要用膠將其灌滿密封，但實際上，有很多這種類型的流量計沒有密封，有的密封了但效果不好，一旦傳感器浸水，就會造成較大的誤差。解決辦法無非是三條，一是加強流量計井管理，防止流量計井積水：二是全部封膠；三是逐步更換此類流量計。
3、流量計的檢定問題。對于超聲波流量計檢定比較簡單，只需要選用精度高一個等級的便攜式超聲波流量計進行檢定就可以了，但檢定過程中一定要注意零點漂移的問題，檢定的周期也建議要24個小時，通過輸水管道低谷和高峰值的數據差別來判斷被檢定流量計的線性和重復性。自來水流量計的檢定，特別是大口徑流量計的檢定，是自來水流量計用戶和廠家頭痛的問題，由于自來水流量計拆裝和運輸都很麻煩，而且費用很高，一般不輕易送檢?，F在常用的辦法是檢查和對比方法。檢查方法是根據流量計出廠時提供的校驗單，用流量計廠家提供的校驗儀表對轉換器進行校驗，有時也對傳感器本身進行校驗，看是否與原始校驗單有出入，如有誤差則進行調校。對比的方法是用便攜式流量計(如：超聲波流量計)對固定式的流量計進行對比，對比的方法要求現場要有較好測試條件，如直管段要滿足要求、足夠的操作空間、管道*好沒有襯罩、管道要圓等等。*好的辦法是在設計流量計安裝位置時就要將流量計井做的足夠大，留有對比用便攜式流量計的安裝和操作空間；而且要專門設計一條不銹鋼短管，不加任何襯里，用于比對測量，這樣可以大大提高測量精度。對比的方法一般只能做定性的說明自來水流量計有無故障，不能用于對自來水流量計進行調校，因為一般便攜式流量計的精度要低于自來水流量計的精度。在有些場合是必須要送檢的，比如，產生貿易糾紛了，供需雙方又不能通過協商解決的，就必須送檢了，送檢是要注意保護流量計處于原工作狀態，*好貼上封條，并派技術人員到檢定現場，監督整個過程，以避免不必要的誤解和疏忽。
總之，流量計作為自來水公司貿易結算和成本分析、降低產銷差的計量工具，應該大量使用?，F階段流量計技術也在不斷發展，越來越多的高質量流量計走進各行各業，為用戶提供更多更好的服務。
