分析分體式電磁流量計在農村供水工程中準確性較差的原因

摘要：對于農村供水工程取用水量進行計量，不但是相關法律的規定，而且是確保農村供水工程有效運行的基礎。從現階段來看，農村供水工程進出廠計量設備主要包括超聲波流量計、分體式電磁流量計等，用水戶計量設備主要包括機械式水表、IC卡智能水表等。本文主要分析農村供水工程計量方面的問題，同時提出相應的改進措施，希望對相關人士有所幫助。
1 基本工程概況
按照形式的不同，可以將農村供水工程分為分散式供水工程、集中式供水工程，現階段各個地區都在大力推廣集中式供水工程，所以本文主要對農村集中式供水工程進行分析。

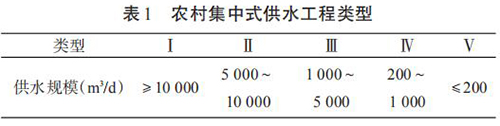

按照供水規模的不同，可以將集中式供水工程分為表1所示的幾種類型。其中，Ⅳ及以上的農村集中式供水工程是本文研究的重點。農村供水計量的主要對象就是進廠水（取水）、出廠水及用水戶等處。取水水源需要滿足《地表水環境質量標準》（GB 3838-2002）、《地下水質量標準》（GB/T 14848-2017）等方面的要求，出廠水和用戶水需要滿足《生活飲用水衛生標準》（GB 5749-2006）方面的要求。

2 農村供水工程計量設備使用及經濟性分析
所謂的供水工程計量設備，主要就是指農村供水工程中獨立或和其他設備配合來實施水量測量的計量器具。隨著農村供水工程的發展，現階段絕大多數（超過75%）農村供水工程都安裝了進出廠水計量設備，用水戶計量設備安裝比例更高（超過80%）。

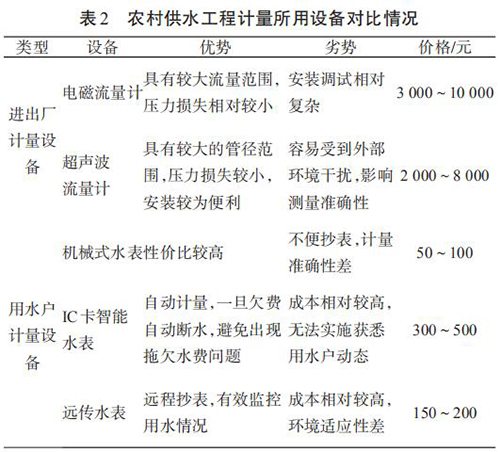

從現階段來看，農村供水工程進出廠水計量設備主要采取的為分體式電磁流量計、超聲波流量計，而用水戶計量設備主要包括機械式水表、IC卡智能水表、遠傳水表等。這些設備在實際使用過程中都有自身的優缺點，同時在價格方面存在較大差異，其具體情況如表2所示。
選擇計量設備時需要根據具體情況針對性實施，如在選擇進出廠計量設備時可以根據工程情況來進行。新建工程的靈活性更高，可以根據條件選擇分體式電磁流量計或者超聲波流量計。而對于已有工程補裝計量設備來說，*好采用超聲波流量計。此種流量計的安裝相對便利，能確保不斷流的情況下進行安裝。在選擇用戶計量設備時，要充分參考所在區域經濟情況、收費管理情況以及用水戶的意愿，對于北方區域來說也要避免設備受凍損壞。

3 農村供水工程計量準確性較差的原因
近年來，隨著集中供水規模的擴展以及人們意識的增強，絕大多數農村集中供水工程都設置了計量設備，但是從考察中可知這些設備計量準確性較差，分析其具體原因主要如下。
3.1 分體式電磁流量計安裝不規范
很多標準規范都對分體式電磁流量計的安裝前后直管段做出了明確要求，如《封閉滿管道中水流量的測量飲用冷水水表和熱水水表 * 2部分：安裝要求》（GB/T 778.2-2007）中明確規定了用水戶水表安裝時，要確保上游直管段在 10 DN以上，下游直管段在5 DN以上；《分體式電磁流量計》（JB/T 9248-1999）中規定了公稱通徑 1 000 mm以下的分體式電磁流量計上游直管段長度≥5 DN，下游直管段長度≥2 DN。但是，在實際安裝過程中受到空間方面的限制，很難達到規范要求，受到水流量影響而產生計量誤差。另外，水流在傳輸過程中容易產生氣泡，會在輸水管道高處分離出來而影響計量誤差。農村供水工程用水戶水表大都設置在戶外，甚至有些會和集中并聯到水表井中。在運行時常常會受到壓力沖擊及振動影響，某種情況下會發生一個水表過水而其他水表無水轉動的情況。
3.2 計量設備使用環境不達標
分體式電磁流量計在實際工作過程中常常會受到環境溫度、濕 度、振動情況、陽光照射及雨水浸淋等方面的影響，農村供水工程所在環境相對惡劣，很多進出廠水表都直接設置在外部，非常容易受到外部環境影響而導致計量失準。雖然有某些流量計設置在流量井中，但是井內環境也無法達到分體式電磁流量計正常工作條件，無法準確計量。
3.3 超出計量設備的有效范圍
正常情況下，不同規格的流量計具有不同規格的流量測定范圍，計量設備只有工作在正常計量范圍內才可以準確測量流量。雖然在測定范圍之外也可以進行相應測量，但是所測流量準確性會大幅度下降，嚴重情況下會損壞流量計。相對于城市供水工程來說，農村供水工程管道的流量變化較為劇烈，特別是在用水高峰及用水低谷時期非常容易造成流量超出計量正常范圍而造成測量誤差較大。
3.4 計量設備沒有定期檢定，準確性不夠
流量計屬于特殊設備之一，需要通過定期的計量檢定及校準來確保其準確性。從《超聲波流量計檢定規程》（JJG 1030-2007）的相關規定中可知，超聲波流量計每 2年進行一定檢定。對于具有自診斷性能且可以保留報警記錄的插入式超聲波流量計來說，可以每 6 年進行一次檢定，同時要在定期使用過程中進行檢驗；從 《分體式電磁流量計檢定規程》（JJG 1033-2007）中可知，準確度等級≥0.2級的分體式電磁流量計檢定周期為1年，準確度等級＜0.2 級的分體式電磁流量計檢定周期為 2 年；從《冷水水表檢定規程》（JJG 162—2009）的相關規定中可知，口徑≤25 mm的水表采取*次強制檢定，并且限期使用，一般情況下6年以內進行更換。
受到各種原因的影響，農村供水工程計量設備很少進行定期的檢定或者校準，很多到期的流量計設備也沒有進行及時更換。
4 提升農村供水工程計量準確性的建議
4.1 擴展計量收費的推廣渠道，有效提升計量設備的安裝率
“十三五”期間，加強農村飲水計量設備安裝質量是進一步提升農村飲水工程有效性的重要內容。要不斷完善農村供水工程計量收費規章制度，不斷完善計量收費工作機制。不同等級的管理機構要對供水計量給予足夠重視，要充分利用多種渠道（新聞媒體、自媒體、網絡等）加強計量收費的宣傳，有效提升人們用水繳費、計量收費的意識，這是實現水資源可持續利用的重要方式。
對于新建農村供水工程來說，一定要設置進出廠水及用戶水計量裝置，建立完善的計量收費體系；對于舊有工程的補建來說，優先保證千噸萬人以上供水工程進出廠水及用戶水設置計量設備，確保全部實現計量收費。之后逐漸提升Ⅳ級及以上農村供水工程計量設備安裝率及計量收費率。此外，可以將農村供水工程進出廠水量計量及用水戶水量計量建設情況作為重要考核標準，將其納入農村飲水安全工作中進行考核。
4.2 提升計量設備安裝及使用規范性，確保計量精度
要充分參考實際工作環境及流量情況選擇合適的計量設備，同時要充分考慮經濟情況，不但要考慮計量設備的購買及安裝費用，而且要考慮到計量設備的維護運營及定期檢驗費用。通過充分考慮計量設備精度、使用條件、設備費用等方面的因素，農村供水工程進出廠水量計量比較適合采用超聲波流量計及分體式電磁流量計。另外，在計量設備安裝時要充分考慮安裝方向、水流動方向、閥門位置、管道材質等，同時要考慮安裝位置溫度、濕度、安全性以及電磁干擾的影響。
如果在流量井內部裝設進出廠流量計，為了確保流量計量準確性，*好采取分體式，要確保傳感器滿足IP68的標準，變送器滿足 IP65的標準。要確保流量計不會受到電氣干擾及化學物質侵蝕。為了確保流量計設備計量精度，需要遵照標準規范對其進行檢定計量。
4.3 加強對計量設備的維護及監管
對于進出廠水計量設備來說，農村供水管理機構一定要增強相應管理人員的教育培訓，不但要加強水量計量設備運行維護方面的專業能力培訓，而且要通過考核監督提升管理人員的綜合素質，從而保證計量設備的有效運行；對于用水戶水計量設備來說，需要制定較為完善的獎懲措施，以避免蓄意破壞的問題，加強對水計量設備使用情況的監督管理。
5 結語
本文主要分析了農村供水工程計量準確性較差的原因，在此基礎上提出了提升農村供水工程計量準確性的建議。通過本文的介紹能對農村供水工程計量提供一定參考和幫助，對于推動農村飲水工程具有非常現實的意義。
