污水流量表原理

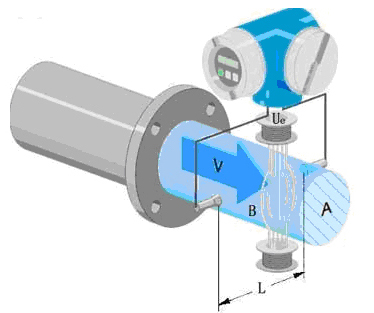

污水流量表工作原理是基于法拉*電磁感應定律。流量計的測量管是一內襯絕緣材料的非導磁合金短管。兩只電極延管徑方向穿通管壁固定在測量管上。其電極頭與襯里內表面基本齊平。勵磁線圈由雙向方波脈沖勵磁時，將在與測量管軸線垂直的方向上產生一磁通量密度為 B 的工作磁場。此時，如果具有一定電導率的流體流經測量管，將切割磁力線感應出電動勢 E 。電動勢 E 正比于磁通量密度 B ，測量管內徑 d 與平均流速 v 的乘積。電動勢 E （流量信號）由電極檢出并通過電纜送至轉換器。轉換器將流量信號放大處理后，可顯示流體流量，并能輸出脈沖，模擬電流等信號，用于流量的控制和調節。

E=KBdv

式中： E-------- 為電極間的信號電壓（ V ）

              B-------- 磁通密度（ T ）

              d-------- 測量管內徑（ m ）

              v-------- 平均流速（ m/s ）



式中 K 、 d 為常數，由于勵磁電流是恒流的，故 B 也是常數，則由 E=KBdv 可知，流體流量 Q 與電壓信號 E 成正比，即流速感應的信號電壓 E 與體積 Q 成線形關系。因此只要測量 E 就可以確定 Q ，這就是污水流量表的基本原理。

由E=KBdv可知，被測流體介質的溫度、密度、壓力、電導率、液固兩相流體介質的液固成分比等參數不會影響測量結果。至于流動狀態只要符合軸對稱流動（如層流或紊流）就不會影響測量結果。因此說污水流量表是一種真正的體積流量。而不需任何修正。這是污水流量表的一突出特點，是其他任何流量計所沒有的。測量管內無活動及阻六流部件，因此幾乎沒有壓力損失，并且有極高的可靠性。



由于污水流量表有其獨特的優點，因此被廣泛應用于化工化纖、食品、造紙、制糖、礦冶、給排水、環保、水利水工、鋼鐵、石油、制藥等工業領域中，用來測量各種酸緘、鹽溶液、泥漿、礦漿、紙漿、煤水漿、玉米漿、纖維漿、糧漿、石灰乳、污水、冷卻原水、給排水、鹽水、雙氧水、啤酒、麥汁、各種飲料、黑液、綠液等導電液體介質的體積流量。
