遠傳磁翻轉液位計的原理

遠傳磁翻轉液位計是一種常用的液位測量產品，它是根據磁性原理、阿基米德(浮力定律)等原理巧妙地結合機械傳動的特性而開發研制的一種專門用于液位測量的裝置；主要由浮筒、磁浮子、傳感器、變送器組成，具有測量精準、性能穩定、可靠性高等優點。

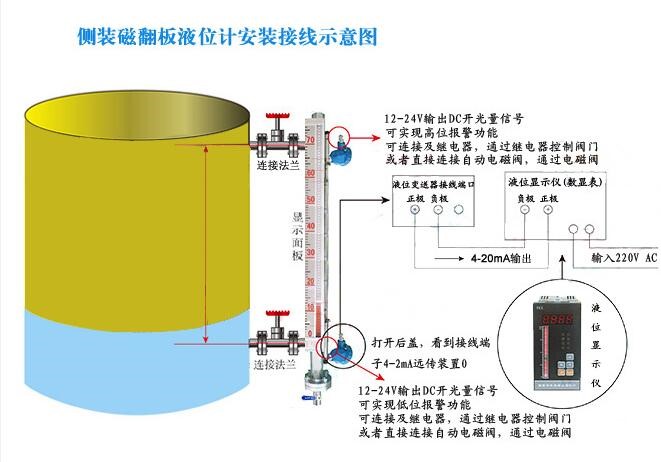

遠傳磁翻轉液位計由液位傳感器和轉換電路模塊組成，該變送器的傳感器以捆綁的形式固定在Flap-11系列側裝磁翻板液位計或Flap-11系列頂裝式磁翻板液位計的浮筒外側，使其處于液位計同一磁耦系統中，當磁性浮子隨液位上下移動時，對應液位位置的干簧受浮子內磁場的作用而動作（吸合或斷開），電阻鏈的阻值發生變化，通過內部電路轉換模塊將變化的電阻信號轉換成二線制4～20mADC標準信號輸出，該信號可方便地連接PLC或者DCS工業智能控制儀，也可接其它二次儀表，從而達到顯示液位、控制液位、調節液位和液位報警的目的。
