干簧管式浮球液位計的工作原理

在液位阻止方面，廣泛應用于水池、水塔、水井、水箱、石化工業、造紙、食品工業、排水和污水處理處罰等，基本上與液體介質在此類容器中的儲存和使用有關，均需進行液位逮阻止。被測介質可用于收集水、油、酸堿液體、工業污水和其他導電或非導電液體。對于液位的預防，一般有兩個要求：一是在液位低于必要限值時啟動電動泵機組，使液位可以延遲，如水塔。其次，當液位高于或達到必要的極限時，啟動電動泵機組，擠出液體延時，如隧道橋積水或污水池。級別逮捕技能在生產和生活方面非常重要。一些主要生產場所不僅關系到生產符合性的進展，而且在人身安全方面也具有一般意義。

為了防止液位過高，主要的咨詢問題必須是液位信號的振蕩。每次采用壓力、液位高限或低限等限位停車方式時，這些物理量轉換成電信號，然后驅動電路實現，從而實現既定的策略。常用的阻滯劑（傳感器）有簧片型、電接點壓力表型、晶體管電路型、球形液位阻滯劑等。



操作簧管的磁浮球液位開關是生產生活中常用的液位測量和預防儀器。有兩種方法可以阻止它。一種是直接設置高度位置后停止開關信號；另一種是將整個高度設置為100%，并在4-20mA端輸出模擬信號，防止二次儀表外加液位上升。行設置所需的高度。



本文介紹了干簧管液位閉鎖電路（又稱干簧管式浮球液位計）。



1。組件說明

1）磁懸浮球液位簧片開關和簧片液位阻滯劑（SL）

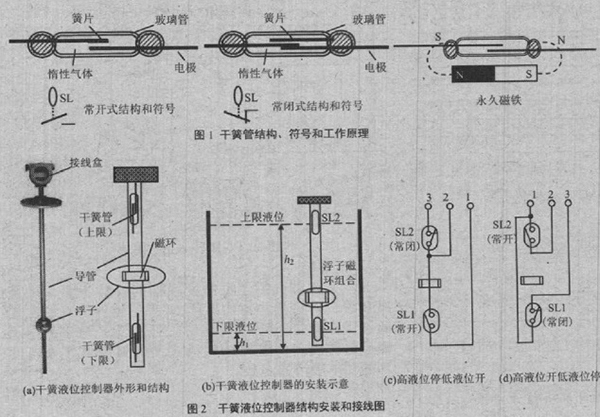

簧片開關：由一組或一組金屬簧片組成，封裝在充滿惰性氣體的玻璃管中。每組簧片既可導電又可導電。開關電路和磁路雙浸啟動，如圖1所示。關于常開型：當簧片被附加磁場或電磁場浸透時，簧片中的兩個簧片分別磁化，并在兩個簧片接近的地方吸引相反的磁極。兩片蘆葦爭著開路。相反，當磁場消失時，簧片會恢復彈性。兩個簧片分離，電路斷開。因此，簧片成為開關的浸漬物。常閉簧片的原理可以自己理解。干簧開關具有許多優點：由于觸點密封在充滿惰性氣體的玻璃管中，不易腐蝕、氧化和污染，觸點無需維護；開啟或釋放時間僅為1-3毫秒，電磁繼電器的開啟或釋放時間僅為1/5-1/10，因此可作為速動繼電器使用。開關；由于觸點涂有金、鋱、鈀合金，使用壽命長，開關次數約為106-107次。.簧片級阻滯劑：見圖2。兩個或多個簧片開關用作主控制元件，并放置在絕緣管道中。浮球和環形磁鋼套管在管道外。浮子隨液位上下移動。當磁環在簧管周圍漂浮時，簧管中的開關被磁場浸透或接通或斷開，輸出液位信號，啟動和停止電路動作，*后使電機水泵組啟動或停止。手，從而實現液位的變化。導管上部為接線盒，內有接線端子，下部密封。導管的長度可以垂直于液位進行調整和固定。



2）轉換開關（SA）

也稱為組合開關。這是刀開關的另一種機器情況。它是一種多齒輪，多觸點，可防止多回路。這是一個平面操縱的擺動和旋轉。形狀如圖3所示。它具有停車容量小、機構緊湊等特點，常用于機床設備停車電路、電源引入開關或電路功能切換開關等狹小空間，也可直接啟動或停止5千瓦以下的小功率電機或使電機前后顛倒。照明電路也經常用來阻擋它。有單極、雙極和多極開關。開關上部設有定位機構，使觸點處于不可避免的位置。額定連續電流為10、25、60、100A等。定位角度為30。45度、60度和90度。等等。開關主要由手柄、轉軸、彈簧、凸輪、絕緣墊、動觸頭、靜觸頭、接線柱和絕緣桿組成。其動、靜觸頭分別重疊在幾層絕緣座上，動觸頭與方軸連接。各層動觸頭與方軸一路滾動，使動、靜觸頭連接或斷開。因此，又稱組合開關，因為絕緣座的層數可根據需要自由組合。在液位阻塞中，它主要用于“主動”和“手動”轉換。

圖4是開關的示意圖和標記。表1顯示了八個開關在左側和右側位置時的打開和關閉情況。



3）其他裝置

繼電器、交換機、按鈕開關、指示燈等也是常用的設備，因為查詢的信息太多，沒有進一步的闡述。

高停低開停電路

塔供水系統屬于這種情況，當液位下降到設定的下限水位時，啟動電動泵機組給塔供水；當液位達到設定的上限水位時，電動泵機組停止運行。

示意圖如圖5所示。

該電路有手動和主動兩種工作方式，開關SA可以完全切換。干簧管液位阻滯劑采用GSK-1或YW-67型，接線方式采用圖2（c）的情況。其中，SL1通常是打開的，SL2通常是關閉的，與干簧管的上下兩層分離。手動閉鎖過程：合上三相開關QF，電路接通電源。右旋轉開關SA到手動位置，觸點_uuu連接，1-2，3-4斷開。按下啟動按鈕SB1，交換戰斗機的公里線圈獲得電力，主開關公里關閉并自動鎖定，電機泵組運行。
