液體渦街流量計菜單調試方法

**我們和大家一起來學習下怎么進行液體渦街流量計常見菜單的調試

液體渦街流量計常見的一些菜單都是在流量計的表頭上進行修改的，我們需要先將流量計表頭啟動，儀表上電，儀表將進行自檢，大約1-2秒之后就會跳轉到主界面，下面我們來認識下主界面：

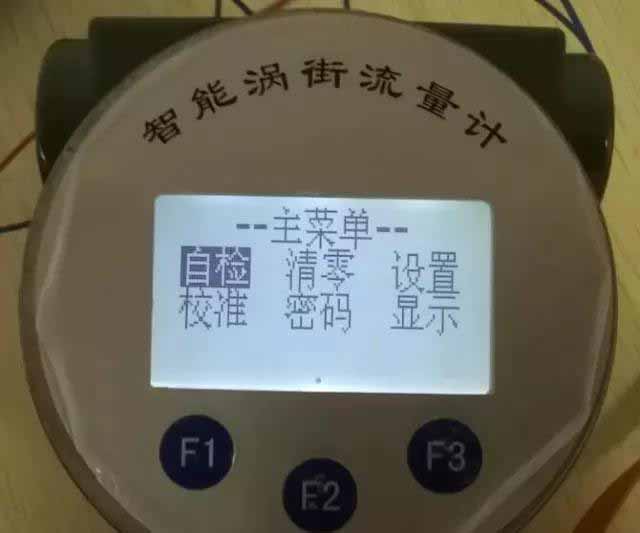

根據上圖的標注，我們下面會經常用到的F1移位鍵，F2確認鍵，F3修改鍵，請大家優先記憶下。認識完主界面，我們可以按下F2鍵進入主菜單，主菜單選項如下：

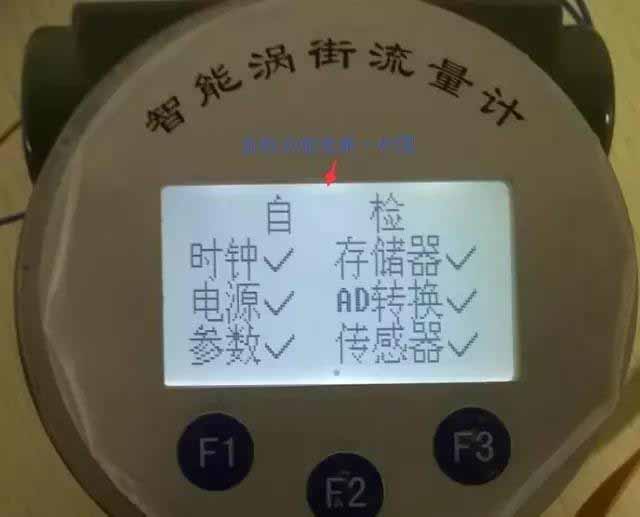

主菜單下分別有自檢，清零，設置，校準，密碼，顯示這幾個菜單，常用的菜單分別為清零，設置，顯示這3個菜單，開始我們先進入自檢菜單看下儀表的自檢功能，儀表自檢功能是對儀表的自身狀態進行檢測，優先判斷是否出現故障

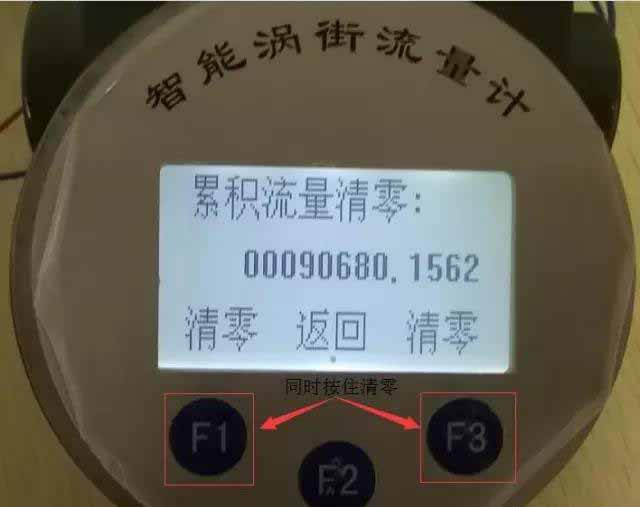

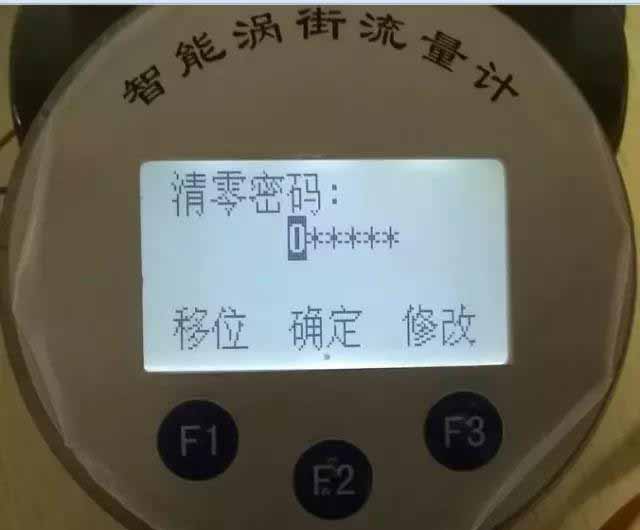

自檢無故障后按下F2鍵返回主界面，再按一次F2鍵進入主菜單，按F1鍵選擇清零菜單，之后按下F2鍵確認進入，進入后出現清零密碼畫面，在密碼檢查畫面，通過F1鍵移位配合F3修改建進行密碼輸入，初始密碼均為0，為了防止誤操作，需要F1和F3都按住進行清零操作。

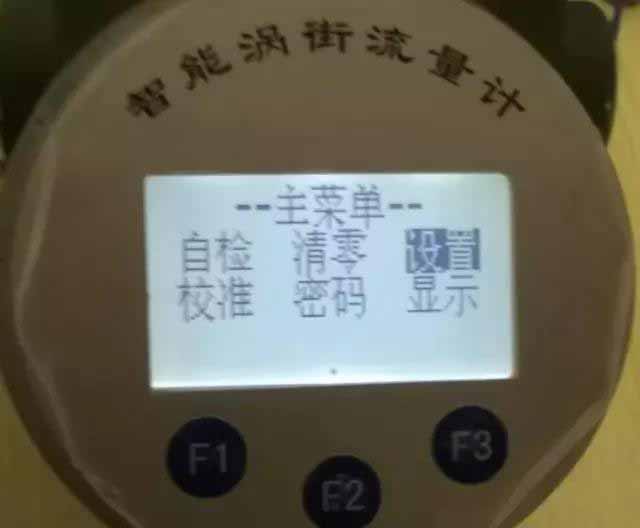

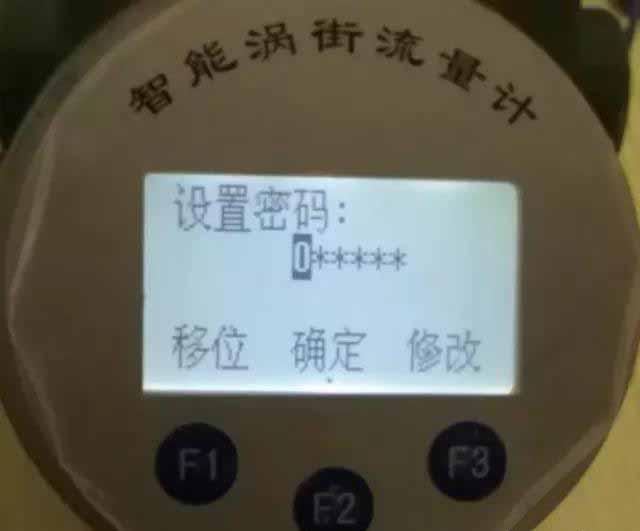

清零完成，數據全部顯示為0，此時按F2鍵確認返回，進入主界面后再次按下F2鍵進入主菜單，按F1鍵切換至設置選項，按下F2鍵進入，設置密碼界面直接按F2確認鍵可以進入

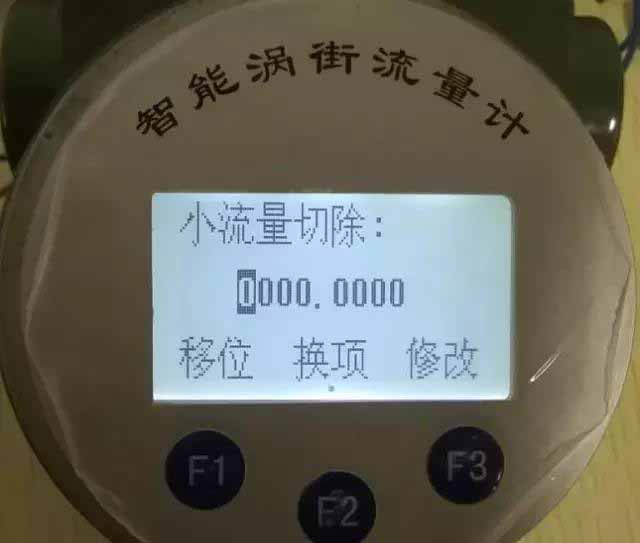

設置菜單之下，很多的項目已經在出廠之前都經過設置了，我們不需要進行調整，現在我們只要介紹下，我們可能會進行調整的項目，1：小流量切除功能，進入設置項目之后按F2鍵進行換項操作，*2項便是小流量切除功能。

小流量切除是用于抗干擾，當干擾信號流量小于此設置值時，儀表自動將流量設置為零，此項是為了更好防止低頻干擾。設置完畢后按下F2鍵切換到流量量程界面：

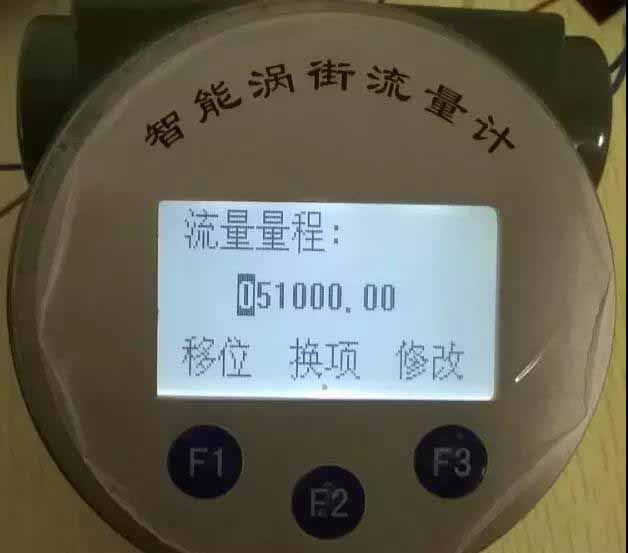

流量量程界面是用來設置儀表的*大量程，對應電流輸出的20mA時的值，一樣還是使用F1移位鍵與F3修改鍵進行修改，設置完成后可能大家還會用到485通訊功能，按下F2鍵找到如下界面：

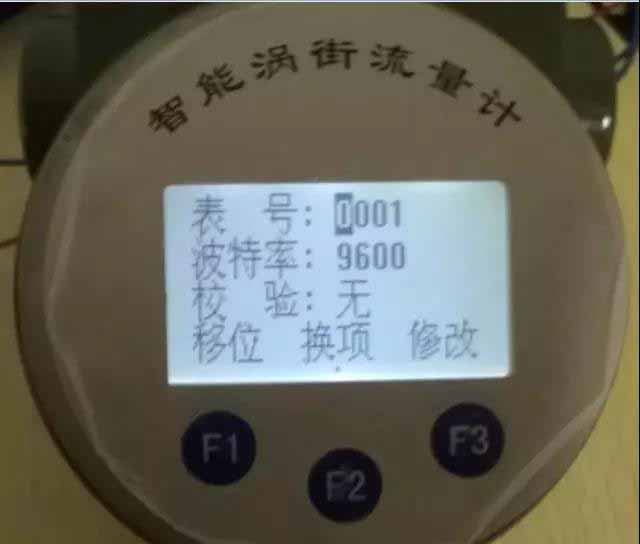

表號對應modbus的地址位，波特率對應串口的通訊波特率，可根據需要設置校驗位，以上為渦街流量的初步常見的調試方法，希望能夠對大家使用液體渦街流量計有幫助。
