投入式液位計接線方式有哪些

一般的投入式液位計接線過程是非常容易的，就怕分不清投入式液位計到底是二線制，還是四線制。不同線制的投入式液位計接線方式不同，因此要完全掌握液位的接線方法，必須*先掌握分辨線制和在不同線制情況下的投入式液位計結構，然后再學習每種接線方法。

投入式液位計的連接方法：

1. 液位傳感器一般輸出信號為電流4-20mA、0-20mA或電壓0-5V、1-5V、0-10V等，通常電流模式為二線制或四線制，電壓三線制輸出。目前，它們中的許多沒有24VDC電源，大多數是10V，并且一些功耗高的傳感器不能由10VDC電源驅動，因此只能由外部電源24VDC供電。這樣，通過Angel的液位有四個端子：電源+、電源-、反饋+和反饋-。

2.液位傳感器接線的四線連接方式：電源+=電源+；信號+=反饋+，信號-=反饋-。

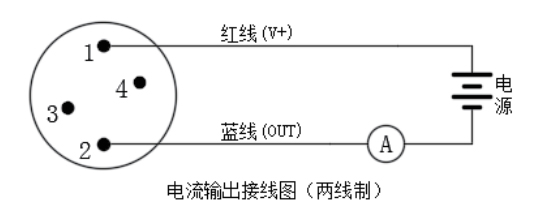

3. 液位傳感器連接的電流模式雙線連接模式：電源+==電源+；信號+=反饋+，電源-==反饋-，如果不遠處傳輸只需要連接24V電壓+，-，如果需要遠程傳輸，則需要形成一個回路，例如24V+連接到壓力表+，壓力表-420mA+，420mA-24V-can，中間可能有端子，請看電路圖。

4. 液位傳感器接線的電壓型三線連接方式：電源+=電源+；電源-（信號-）==電源-；信號+=反饋+，電源-（信號-）。

投入式液位計的連接方式：

根據輸入型的工作原理，我們可以知道輸入液位計有兩種接線方式，一種是雙線制，另一種是四線制。如果是*一次安裝，客戶可能會遇到一些困惑。通常有兩種方式連接輸入液位計：輸入液位計的連接方式。

如果輸入液位計在安裝后仍不能正常工作，您可以按照以下步驟進行檢查：*先，檢查輸入液位計的輸出電源是否正確連接，如果發現連接模式錯誤，則需要根據操作說明立即進行修改。然后用三輸出電壓表測量24V和OP之間的輸出電壓。輸出電壓應在22V和26V之間。一般測量是正常電壓。

所以如果出現異常，我們應該如何調試它？

如果輸出電壓異常，檢查線路或輸入電平表是否異常，在4～20mA電路中連接毫安表，檢查輸出電流是否正常；如果輸出電流值異常，則需要使用輸出電壓表檢查輸出電壓。正常情況下，電壓應為2.5v左右。如果輸出電壓過低，請?jiān)俅尾鹣聦?dǎo)線。如果輸出電壓恢復正常，則可以正常安裝和使用。
