皮革廠污水流量計未滿管電磁流量如何測量
點擊次數：2825 發布時間：2020-12-24 09:41:22

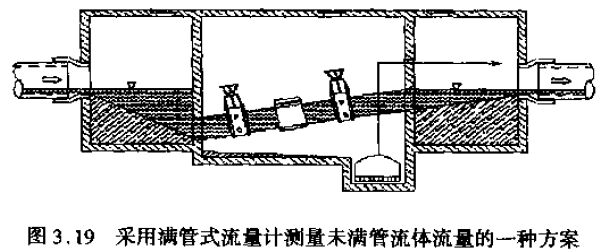

在許多管道網絡中，通常的管道是不完全充滿介質的。為了確保使用典型的滿管式皮革廠污水流量計能正常工作，皮革廠污水流量計必須安裝在地底下的管道段上。自然.這種安裝形式成本貴。為了避免堵塞，管道系統需要不斷地監控和維護。因此，人們就考慮研制檢測未滿管道流量的皮革廠污水流量計。

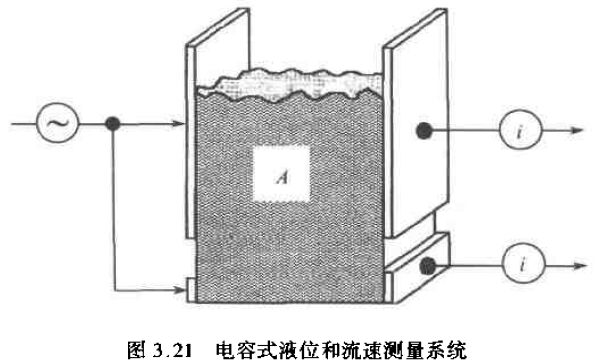

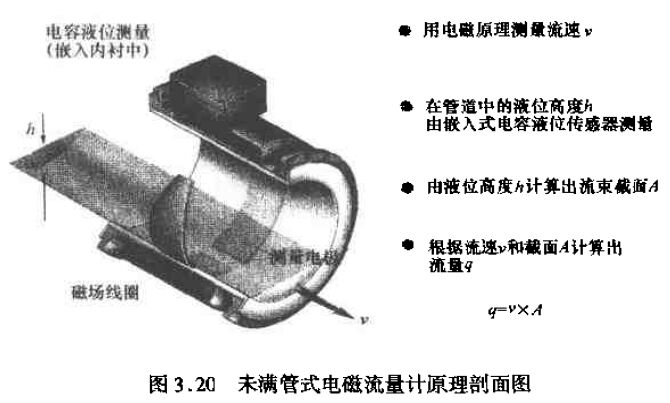

未滿管式皮革廠污水流量計的測量原理:未滿管式皮革廠污水流量計的結構類似于滿管式皮革廠污水流量計。但是，未滿管式皮革廠污水流量計至少在管道底部10%管道口徑高度的位置水平安裝一對電極，以便在低液面時也能測得流速所對應的電壓。另外，該流量計還需要一個檢測液面高度的電容傳感器，由液面高度確定流體的截面積。根據“流速”和“流體的截面積”，經變送器計算得出未滿管管道的流量值。
注意事項:
·只有當達到*低液面(10%直徑)時，未滿管式皮革廠污水流量計才開始側量，檢測的*小流量取決于管道的傾斜度和管壁的粗糙度；
.因為由干擾造成的液面波動要經很長時間才能平穩，所以未滿管式皮革廠污水流量計的入口引導條件比滿管式皮革廠污水流量計要高得多，即引導管道的長度要加長，通常的長度是管道口徑的20倍；
·未滿管式皮革廠污水流量計測量管道的標稱口徑范圍為DN150(200)一DN2OOO。
·只有當達到*低液面(10%直徑)時，未滿管式皮革廠污水流量計才開始側量，檢測的*小流量取決于管道的傾斜度和管壁的粗糙度；
.因為由干擾造成的液面波動要經很長時間才能平穩，所以未滿管式皮革廠污水流量計的入口引導條件比滿管式皮革廠污水流量計要高得多，即引導管道的長度要加長，通常的長度是管道口徑的20倍；
·未滿管式皮革廠污水流量計測量管道的標稱口徑范圍為DN150(200)一DN2OOO。
